Carophone

Nachdem meine vierjährige Tochter zu einer Youtube Dirigentin geworden ist und ich nicht immer Lust habe ihr die gewünschten Lieder und Hörspiele herauszusuchen, habe ich auf Basis des TonUINO Set von AZ-Delivery, angeregt von Familie Voss das Carophone realisiert.

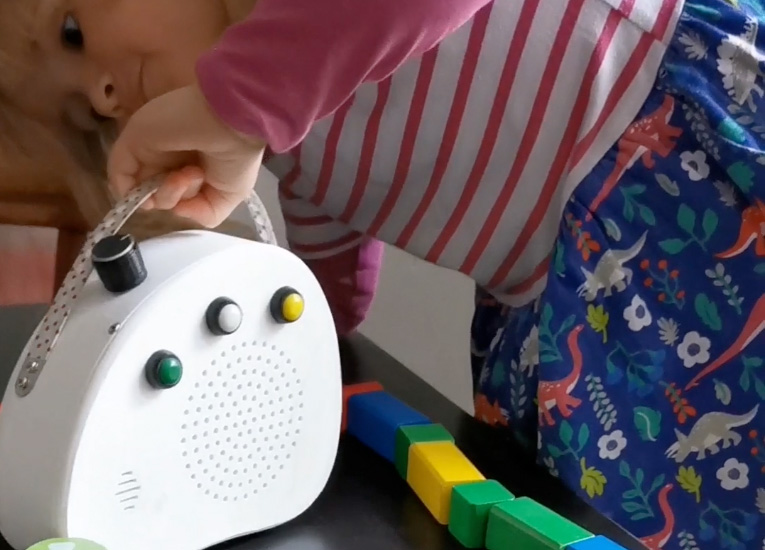

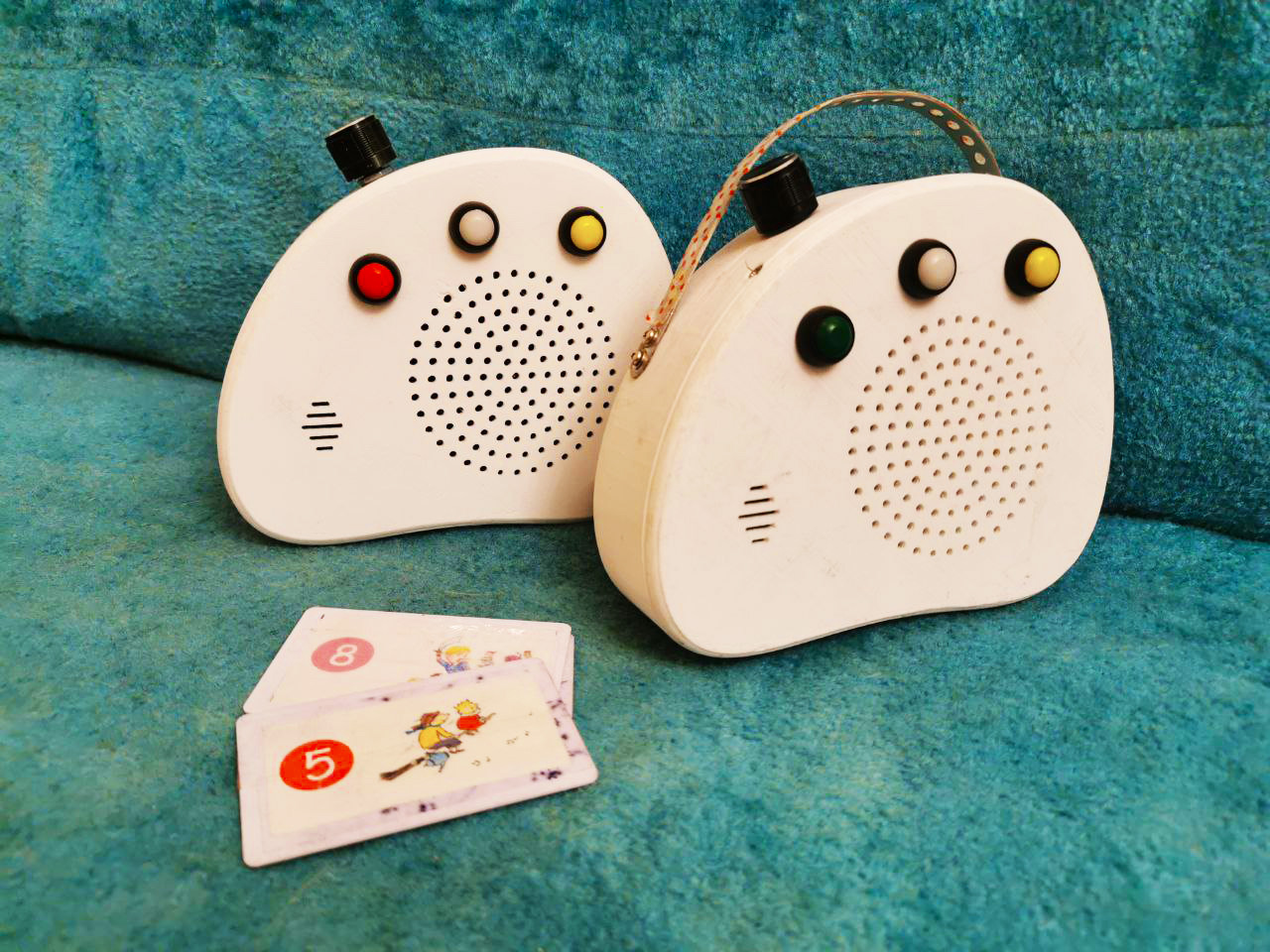

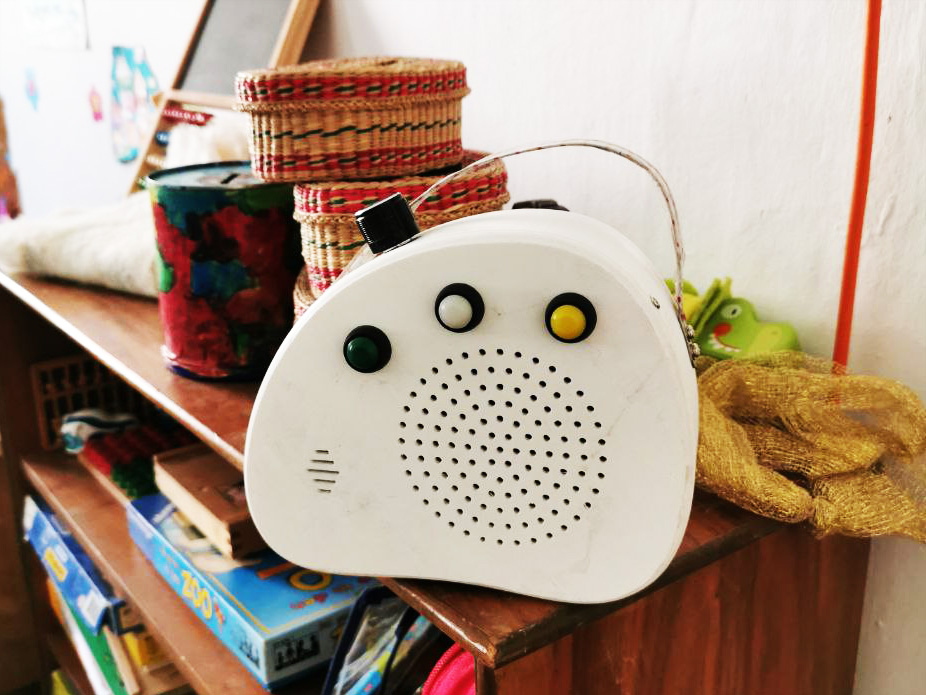

Caroline hat nun die Möglichkeit mittels RFID-Karten die Hörspiele und Musiklisten selbst auszuwählen und abzuspielen. Mit dem Lautstärkeregler kann sie problemlos das Gerät einschalten und die Lautstärke anpassen, die drei Knöpfe auf der Vorderseite ermöglichen es ihr die Stücke zu pausieren, oder sich in den Musik/Hörspiellisten vor oder zurück zu bewegen. Wir haben einen alten Samsung Handyakku eingebaut, welcher sich mit einem USB Mini auf der Rückseite laden lässt. Die Musik/Hörspiellisten befinden sich auf einer Micro SD Karte, die sich jederzeit von der Rückseite entfernen lässt und erweitert werden kann. Das Gehäuse habe ich mit Autodesk Fusion 360 entworfen und nach einigen Entwurfsänderung, ich habe noch einige Halterungen der Komponenten eingebaut, mit einem Anycubic 3D Drucker gedruckt.

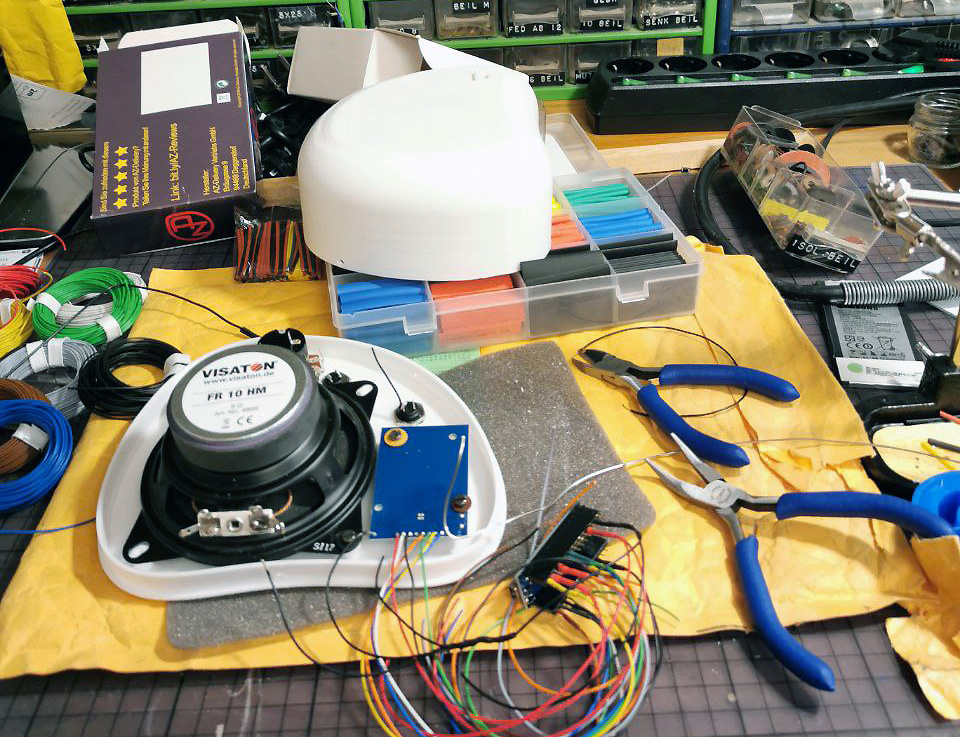

Folgende Kompenten haben wir in dem Carophone verbaut:

• Arduino Uno
• DFPlayer Mini
• RFID Kit RC522
• Visaton Lautsprecher FR 10 HM 20 W Schwarz
• Potentiometer mit Ein/Aus-schalter
• Laderegler Mini USB 5V 1A
• 3 Druckschalter
• Micro SD Karte
• gebrauchter Handyakku
• etwas Kleinkram (Kabel, Widerstände ...)
